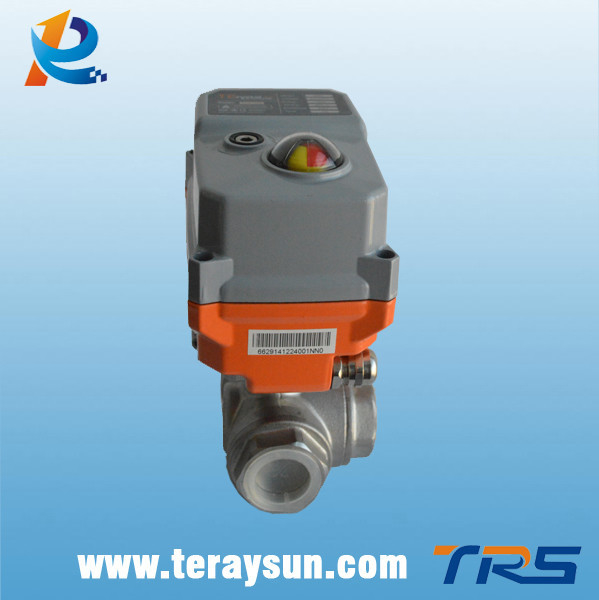

3 Way Stainless Steel Electric Actuator Ball Valve

Technical Parameters:

Wiring Diagram:

Actuator Parts Material:

Mounting Instruction:

Installed valve technical requirements:
1．When installing ball valve, the max torque ≤14NM. If the ball valve is out of operation for a long time, and the torque value
of first on or off is the max torque. Or you can choose ball valve with elastic sealing.
2. Pls pay attention to the following items if you install the bracket and coupling by yourself:
※ The intensity of bracket should meet the using requirements: the bracket twisting extent ≤0.2mm in the process of on or off.
※ The parallelism of bracket ≤0.5mm.
※ When processing the shaft hole at both end of the coupling, it is necessary to ensure the accuracy and concentricity. The
purpose is to make sure the mechanical hysteresis ≤10°, otherwise it will cause the actuator unable to work.
3. Screw should be installed spring washer,flat washer, and we suggest you daub some gasket cement around the screw in
case of screw loosening.
4. After installation, user should switch the valve on and off one time with handle device first. Modifying the valve after make
sure it works well.

Working environment:
1.Indoor and outdoor are both optional.
2.Not explosion proof products, do not use them in flammable and explosive environment.
3.You need to install protective device for the actuator if it is expossed to the rain or sunshine.
4.Please pay attention to the ambient temp.
5.When installing, you need to consider the reserved space for wiring and repairing.
6.When power on, it is not allowed to dismantle actuator and valve.
7.When power on, it is not allowed to do wiring.
※Absolutely no falling down the ground, which will hit the device and lead to improper operation.
※Absolutely no standing on the device, which will cause device malfunction or personal accident.
※It is forbidden to do wiring project in rainy day or when there is water splash.
